Описание сборки проекта на один лист |
Цель создания этого инструмента была в том чтобы упростить процесс сборки/разборки существующего проекта.
Допустим у нас есть старый проект, ...надцати летней давности. И вдруг всплыла необходимость его подкорректировать. Вряд ли кто-то вспомнит нюансы. То есть нужно просмотреть проект заново. А он раскидан по листам. И переключаться по листам очень неудобно. Тем более вносить изменения. Необходимо вернуть к исходному виду - собрать чертежи на один лист. Да, можно вручную открывать каждый чертеж и копировать. Однако если в проекте больше полусотни чертежей, то это займет очень много времени. Неплохо было чтобы можно было в автоматическом режиме собрать проект на один текущий лист. Но, не просто собрать, а с возможностью вернуть как было - разбить его на отдельные чертежи.
Для этого и создана функция "Собрать чертежи на один лист". Она копирует чертежи выделенные в таблице файлов проекта на текущий лист. При этом она не только копирует, но и расставляет специальные блоки настроек "Карандаш" - для запоминания организации чертежей в проекте. В содержимое этих блоков настройки будет использовано при разбивке чертежа на отдельные файлы по форматным рамкам.

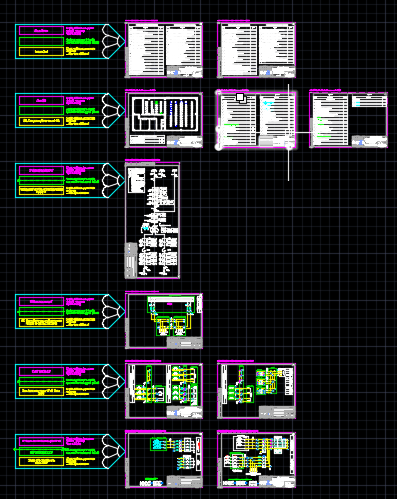

В результате будет нечто вроде этого как на изображении слева.
Указанная возможность работает только если включен переключатель "Создавать карандаши". Если он выключен, то происходит обычное копирование выделенных чертежей в одну линию, по вертикали/горизонтали.
