Project12 - Utilities v28.44

Это страница на которой собраны различные полезные функции . На ней расположены закладки переключающие наборы управления для различных утилит и информационное поле.

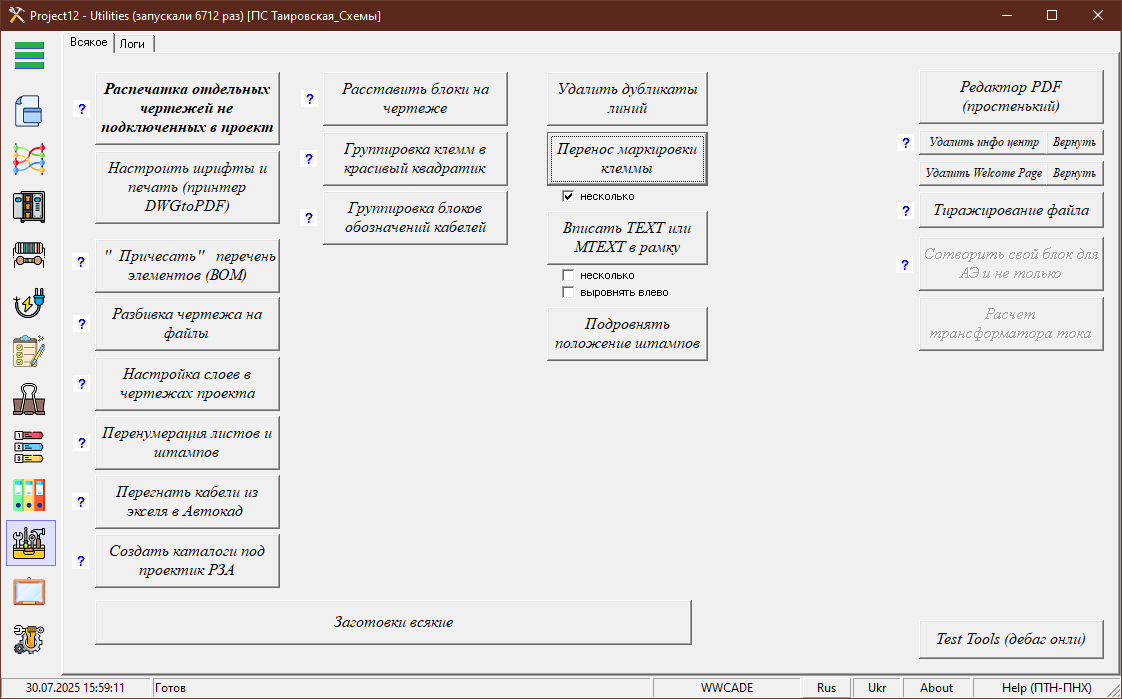

Внешний вид закладки раздела:

На странице "Всякое" - кнопки инструментов. На странице "Логи" - специальное информационное поле, куда  в процессе работы выводятся всякие технические сообщения, информационные и сообщения о сбоях.

Инструменты управления на закладке "Логи":

Кнопка «В буфер» - копирует содержимое информационного поля в буфер.

Кнопка «Очистить» - очищает информационное поле.

Переключатель «подробно» - позволяет увидеть все информационные сообщения при работе утилиты, в том числе и технические. Как правило это никому не нужно, кроме меня для процесса отладки.

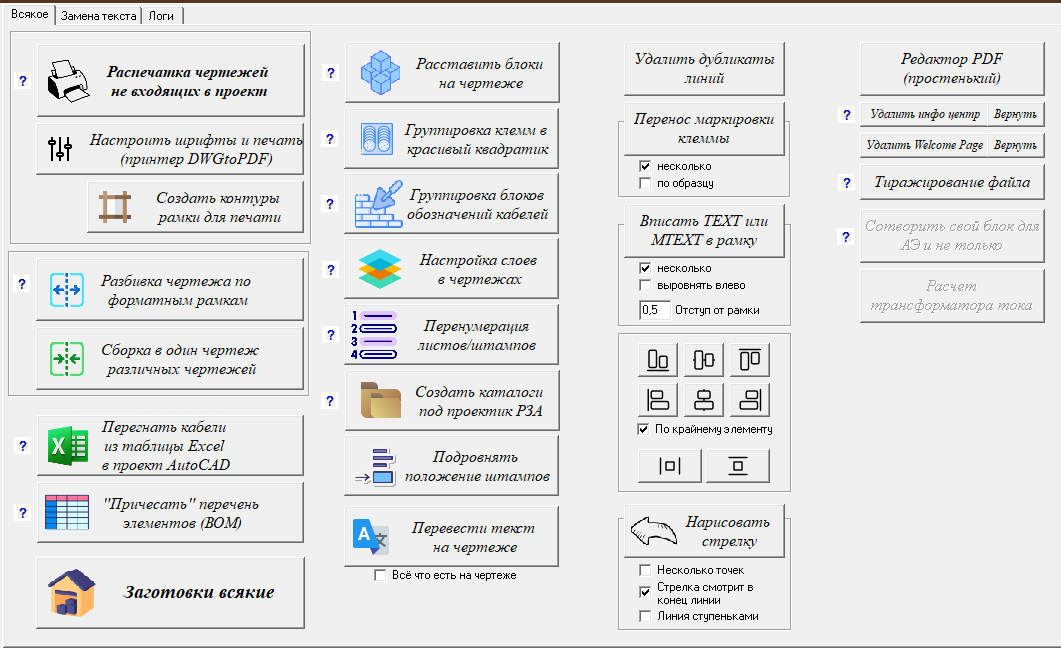

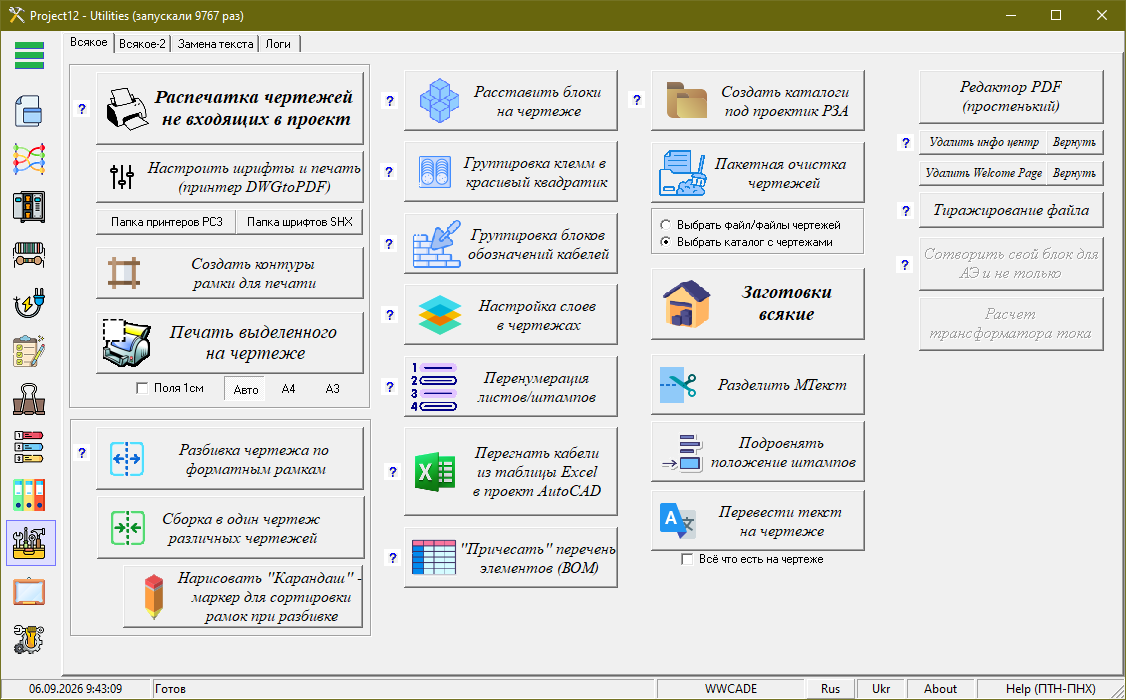

Инструменты управления на закладке "Всякое":

При нажатии на некоторые кнопки открывается окно соответствующей утилиты и сворачивается главное окно на время работы утилиты.

Кнопка «Распечатка отдельных чертежей не подключенных в проект» - полезная утилита позволяющая распечатывать чертежи сделанные не в АЭ и не подключенные в проект. Удобно, когда приходит чертеж с кучей рамок от смежников и просят распечатать на вашем прекрасном новом принтере. И листочков то всего 50-60... Или просто распечатать на текущем чертеже все рамки в пдф.

Кнопка «Настроить шрифты и печать (принтер PDFtoDWG)» - собственно автоматизирует процесс настройки штатного принтера PDFtoDWG. Вся настройка заключается в добавлении в него ГОСТовских форматных рамок. Если при печати "длинные" рамки А4х и др печатаются на А4 или А3 горизонтально печатается на вертикальный лист - значит не настроен драйвер принтера. Тыцкаем в кнопку и оно само все сделает.

Кнопка «"Причесать" перечень элементов ВОМ» - Выполняет форматирование (причёсывание) таблицы перечня элементов (ВОМ - bill of materials) сделанный средствами АЭ.

Кнопка «Разбивка чертежа на файлы» - утилита разбивает лист с рамками на отдельные файлы с одним чертежом в файле. Полезна при подключении в проект новых схем.

Кнопка «Настройка слоев в чертежах проекта» - утилита позволяет настроить на текущем листе или в чертежах проекта слои.

Кнопка «Перенумерация листов и штампов» - утилита позволяет перенумеровать на текущем листе штампы (счетчик чертежей) и рамки (счетчик листов в томе).

Кнопка «Перегнать кабели из экселя в Автокад» - позволяет создать схему электрическую для расчета кабельного журнала из списка кабелей в таблице Эксель.

Кнопка «Создать каталоги под проектик РЗА» - создает стандартный набор каталогов под проект РЗА (схемы принципиальные, внеш подключения, каб журнал, спецификация, задание заводу).

Кнопка «Расставить блоки на чертеже» - утилита позволяет расставить любые выбранные блоки (вхождения блоков) в форматные рамки. Иногда очень полезно и ускоряет работу.

Кнопка «Группировка клемм в красивый квадратик» - выполняет перенос и размещение группы указанных клемм в прямоугольную область указанную юзверем.

Кнопка «Утилита "Группировка блоков обозначений кабелей"» - выполняет перенос и размещение группы указанных блоков обозначений кабелей на плане в указанную прямоугольную область. Обычно используется на схемах прокладки кабельных трасс.

Кнопка «Удалить дубликаты линий» - автоматизирует процесс очистки чертежа от дубликатов линий.

Кнопка «Перенос маркировки клеммы» - автоматически переносит обозначение клеммы "ХТ:123" в указанное место.

Кнопка «Вписать ТЕХТ или МТЕХТ в рамку» - автоматически переносит и меняет размеры указанного текста в указанное место вписывая в окружающие отрезки и полилинии.

Кнопка «Подровнять положение штампов» - просматривает чертеж и проверяет/корректирует положение блока штампа на чертеже.

Кнопка «Редактор PDF» - открывает окно с инструментарием редактирования pdf файлов. Набор функций пока что минимальный - собрать в один несколько файлов, добавить страничку/странички в файл, удалить выбранные странички из файла. После пользования рекомендую перепроверять результат.

Кнопки «Удалить инфоцентр» и «Вернуть» - посылает команду в АЭ и выключает на ленте инструментов панельку с инфоцентром. Исчезает эта хреновина после перезапуска АЭ.

Кнопка «Тиражирование файла» - рудимент, егойные функции полностью заменяются закладкой «Разбивка чертежа на файлы». Позволяет выбрать какой либо файл и скопировать его несколько раз дав имена <имя>_001.dwg, <имя>_002.dwg, и так далее.

Кнопка «Сотворить свой блок для АЭ и не только» - в разработке.

Кнопка «Расчет трансформатора тока» - в разработке.
