Закладка "Всякое-2" |
Это дополнительная группа различных не менее полезных функций, просто не влезли на основную закладку.

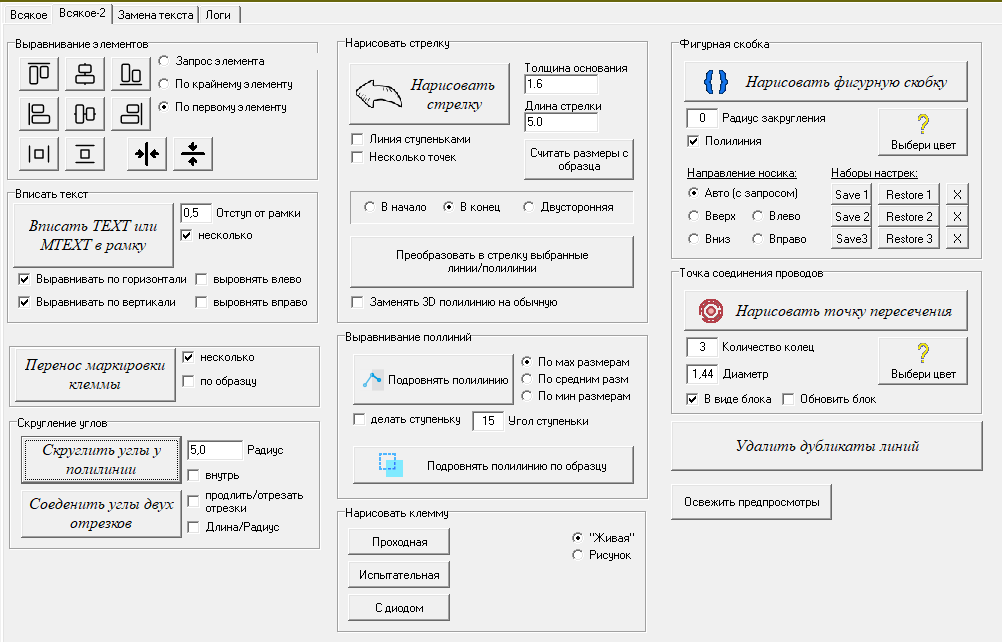

Внешний вид закладки:
Инструменты управления на закладке "Всякое-2":
Группа "Выравнивание элементов" - выравнивает выбранные элементы.
Постоянно мучался что в этом навороченном Автокаде нет банальной кнопки выровнять, расставить итд. Возможности конечно есть, но ваять отдельные кнопки (которых и так немеряно) или барабанить несколько команд - тоскливо и надоело. Сделал то, что есть в любой мало-мальски приличной рисовалке - набор кнопочек которые выравнивают элементы.
Все функции работают по уже выбранным элементам, или запрашивает выбрать элементы для обработки.
Выравнивание выполняется либо по первому выбранному элементу, либо по самому крайнему (в сторону выравнивания).
Выравнивание интервалов между выбранными элементами выполняется если есть возможность расставить элементы по горизонтали или вертикали.
Группа "Вписать текст" - вписывает выбранные текстовые элементы в окружающие линии/рамки.
Идея в том что часто приходится делать описания в принципиальных схемах. И занимает достаточно много времени выравнивание текста в рамках. Теперь это делается легко и автоматически. Выбирается группа элементов, нажимаем кнопочку и программа сама отбирает из них текстовые поля, ищет ближайшие к текстовым полям линии/полилинии, вычисляет границы описывающего прямоугольника и вставляет в него текстовое поле. Дополнительно меняется выравнивание на "середина по центру". Очень удобно.
Кнопка «Вписать ТЕХТ или МТЕХТ в рамку» - запускает на выполнение функцию.
Поле "Отступ от рамки" - задает отступ от ограничивающей рамки, как бы уменьшает границы куда будет вписано текстовое поле.
Переключатель "Несколько" - выбирает режим обработки нескольких текстовых полей. Если отключить - будет запрос на выбор текстового поля.
Переключатели "Выравнивать по горизонтали/верти/выровнять влево/вправо" пока не работают.
Кнопка «Перенос маркировки клеммы» - автоматически переносит обозначение клеммы "ХТ:123" в указанное место.
Дело в том что обозначение клеммы состоит из трех атрибутов - обозначение клеммника "ХТ", номера клеммы "123" и разделителя ":" (разделитель то моё дополнение в блок, в исходных блоках Автокада этого поля не было). Все три атрибута типа ТЕХТ расположены на заданном расстоянии друг от друга. Но иногда необходимо переместить наименование клемм в другое место, сдвинуть. И приходится выделять все три атрибута и таскать. Для одной двух клемм легко. Но когда их на чертеже штук сорок это уже задалбывает. Теперь нужно просто выбрать все клеммы для которых необходимо перенести обозначение. Далее программа отберет только клеммы и запросит для ПЕРВОЙ клеммы куда собсно сдвигать. Получив точку назначения будет выполнен сдвиг обозначений для каждой из выбранных клемм.
Переключатель "Несколько" - выбирает режим обработки нескольких клемм. Если отключить - будет запрос на выбор клеммы.
Переключатель "По образцу" - с начала дает запрос на клемму образец, а потом обрабатывает остальные выбранные клеммы в соответствии с выбранной.
Кнопка «Удалить дубликаты линий» - автоматизирует процесс очистки чертежа от дубликатов линий.
