Закладка "Всякое" |
Это основная группа различных наиболее полезных функций.

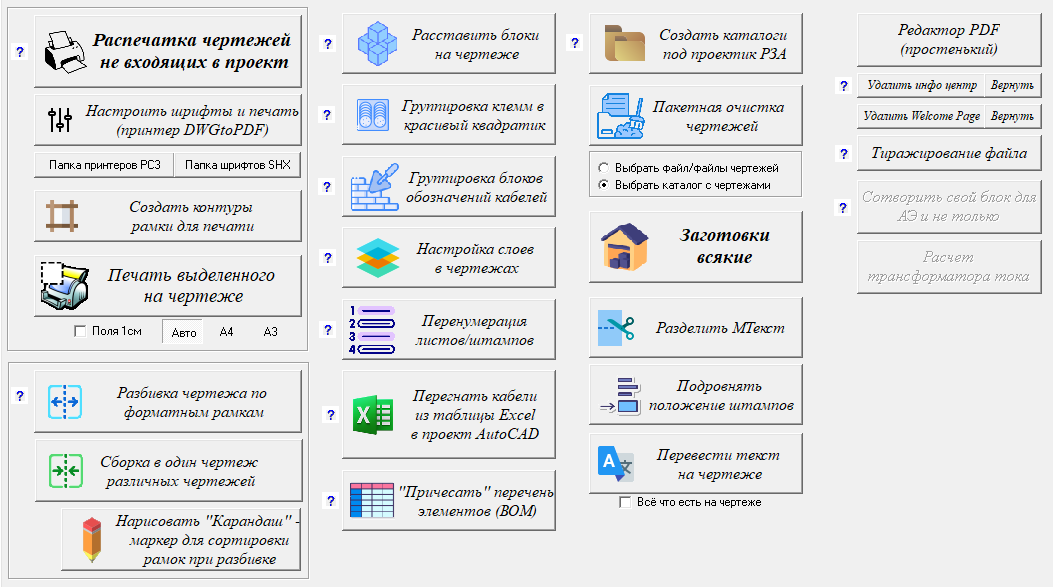

Внешний вид закладки:
Инструменты управления на закладке "Всякое":
При нажатии на некоторые кнопки будет открывается окно соответствующей утилиты и сворачивается главное окно на время работы утилиты.
Группа инструментов для печати:
Кнопка «Распечатка отдельных чертежей не подключенных в проект» - полезная утилита позволяющая распечатывать чертежи сделанные не в АЭ и не подключенные в проект. Удобно, когда приходит чертеж с кучей рамок от смежников и просят распечатать на вашем прекрасном новом принтере. И листочков то всего 50-60... Или просто распечатать на текущем чертеже все рамки в пдф.
Кнопка «Настроить шрифты и печать (принтер PDFtoDWG)» - собственно автоматизирует процесс настройки штатного принтера PDFtoDWG. Вся настройка заключается в добавлении в него ГОСТовских форматных рамок. Если при печати "длинные" рамки А4х и др печатаются на А4 или А3 горизонтально печатается на вертикальный лист - значит не настроен драйвер принтера. Тыцкаем в кнопку и оно само все сделает.
Кнопка «Папка принтеров РС3» - открывает в Проводнике папку где Автокад хранит файлы настройки принтеров для конкретного пользователя.
Кнопка «Папка шрифтов SHX» - открывает в Проводнике папку где Автокад хранит файлы шрифтов.
Кнопка «Создать контуры рамки для печати» - утилита предназначена для создания блоков-маркеров по которым программа выводит на печать. При нажатии открывает окно настроек параметров создания блоков.
Кнопка «Печать выделенного на чертеже» - утилита предназначена для оперативного вывода на печать (в pdf) выделенных на текущем чертеже элементов. Логика: Выделил-Нажал-Получил.
Кнопка «Разбивка чертежа на файлы» - утилита разбивает лист с рамками на отдельные файлы с одним чертежом в файле. Полезна при подключении в проект новых схем.
Кнопка «Сборка в один чертеж различных чертежей» - утилита собирает на текущий чертеж содержимое из указанных файлов. Полезна при анализе существующего проекта.
Кнопка «Нарисовать "Карандаш" - маркер для сортировки рамок при разбивке чертежа» - утилита создает в указанном месте блок "карандаш" по которому производится настройка чертежей при добавлении в проект.
Кнопка «Расставить блоки на чертеже» - утилита позволяет расставить любые выбранные блоки (вхождения блоков) в форматные рамки. Иногда очень полезно и ускоряет работу.
Кнопка «Группировка клемм в красивый квадратик» - выполняет перенос и размещение группы указанных клемм в прямоугольную область указанную юзверем.
Кнопка «Утилита "Группировка блоков обозначений кабелей"» - выполняет перенос и размещение группы указанных блоков обозначений кабелей на плане в указанную прямоугольную область. Обычно используется на схемах прокладки кабельных трасс.
Кнопка «Настройка слоев в чертежах проекта» - утилита позволяет настроить на текущем листе или в чертежах проекта слои.
Кнопка «Перенумерация листов и штампов» - утилита позволяет перенумеровать на текущем листе штампы (счетчик чертежей) и рамки (счетчик листов в томе).
Кнопка «Перегнать кабели из экселя в Автокад» - позволяет создать схему электрическую для расчета кабельного журнала из списка кабелей в таблице Эксель.
Кнопка «"Причесать" перечень элементов ВОМ» - Выполняет форматирование (причёсывание) таблицы перечня элементов (ВОМ - bill of materials) сделанный средствами АЭ.
Кнопка «Создать каталоги под проектик РЗА» - создает стандартный набор каталогов под проект РЗА (схемы принципиальные, внеш подключения, каб журнал, спецификация, задание заводу).
Кнопка «Пакетная очистка чертежей» - утилита очищает выбранные чертежи вызывая штатную команду "Purge".
Кнопка «Разделить МТЕХТ» - утилита превращает выбранные МТЕХТ в несколько ТЕХТ разделяя по пробелам.
Кнопка «Подровнять положение штампов» - утилита просматривает чертеж и проверяет/корректирует положение блока штампа на чертеже.
Кнопка «Перевести текст на чертеже» - переводит на Українську мову текстовые поля типа ТЕХТ или МТЕХТ.
Кнопка «Редактор PDF» - открывает окно с инструментарием редактирования pdf файлов. Набор функций пока что минимальный - собрать в один несколько файлов, добавить страничку/странички в файл, удалить выбранные странички из файла. После пользования рекомендую перепроверять результат.
Кнопки «Удалить инфоцентр» и «Вернуть» - посылает команду в АЭ и выключает на ленте инструментов панельку с инфоцентром. Исчезает эта хреновина после перезапуска АЭ.
Кнопки «Удалить Welcome Page» и «Вернуть» - посылает команду в АЭ и отключает/включает стартовую страницу.
Кнопка «Тиражирование файла» - рудимент, егойные функции полностью заменяются кнопками «Разбивка чертежа на файлы». Позволяет выбрать какой либо файл и скопировать его несколько раз дав имена <имя>_001.dwg, <имя>_002.dwg, и так далее.
Кнопка «Сотворить свой блок для АЭ и не только» - в разработке.
Кнопка «Расчет трансформатора тока» - в разработке.
