Утилита "Выравнивание элементов" |
Группа кнопок для управления и манипулирования элементами на чертеже.
Внешний вид группы:
Первый ряд из 3х кнопок
выравнивает выбранную группу элементов по горизонтали.
Второй ряд из 3х кнопок
выравнивает выбранную группу элементов по вертикали.
Нижние две кнопки
выполняют выравнивание промежутков между выбранными элементами.
Последние две кнопки
сдвигают вплотную выбранные элементы.
Обработка элементов (кроме выравнивания промежутков) выполняется всегда относительно какого-то базового объекта.
Базовый объект может определяться одним из следующих способов:
- объект, указанный пользователем по запросу программы;
- крайний объект среди выбранных - в этом случае список просматривается и определяются крайние стороны. Для выравнивания по правому краю ищется крайне правый, по выравниванию по левому краю ищется крайне левый и т.д.;
- первый выбранный объект - рекомендация: чтобы гарантированно задать нужный элемент базовым, его нужно выделить первым, а потом в любом порядке выделить кучу остальных элементов. Тогда в списке переданных из Автокада этот элемент будет первым.
Рекомендую и по умолчанию выставлен переключатель на позицию "По первому элементу".
Процедура выравнивания:

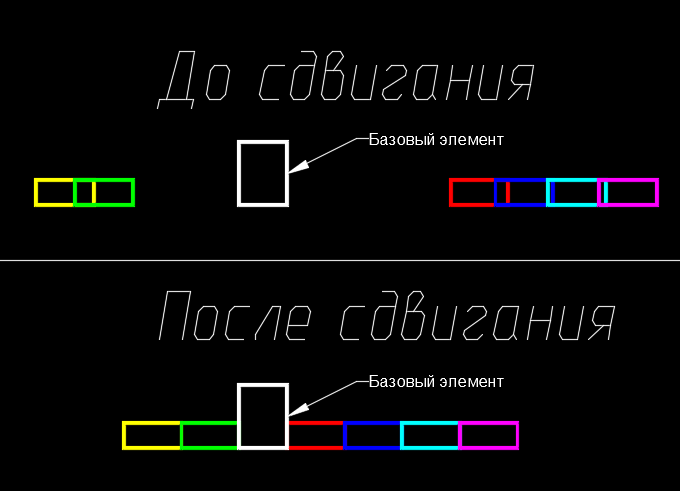

Процедура сдвигания:
