В этом окне расположены элементы управления утилиты для  автоматической нумерации чертежей на текущем чертеже, а так же сбора названий чертежей.

Можно перенумеровать счетчики листов (в правом верхнем углу рамки) и счетчики чертежей в главной надписи (в штампе).

Можно перенумеровать как все рамки/штампы которые есть на листе, так и выбрать только часть указав в ответ на запрос.

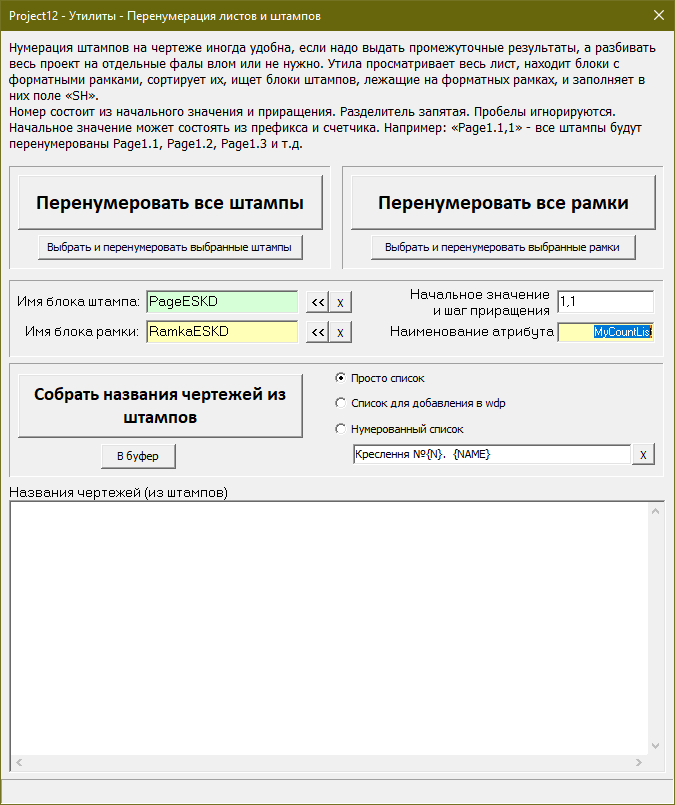

Внешний вид панели:

Начальное значение задается в поле "Начальное значение и шаг приращения". Исходные значения нужно указать в следующем формате: <Начальное значение>,<Приращение>.

Начальное значение может состоять из префикса и счетчика, например: АА01, 12KL223. Желтым цветом выделен префикс, он не изменяется. Голубым цветом выделен счетчик, который меняется от рамки к рамке. Если не указывать счетчик, например задать только АВС, то начальное значение будет 1.

Приращение задается через запятую или не указывается вообще. Если не указывать, то приращение будет по умолчанию равно 1. Приращение - только цифры. Если задать "0", то все рамки/штампы получат одинаковое (начальное) значение.

На поле активного чертежа программа находит все рамки, или выбирает указанные, составляет список и далее сортирует его. Описание алгоритма сортировки рамок приведено тут. Далее в найденных рамках будут искаться соответствующие атрибуты и заполняться следующим вычисленным значением.

По умолчанию используется два атрибута: "SH" - содержит номер листа в блоке штампа (главной надписи), "MyCountList" -  содержит счетчик листов. Имя атрибута "SH" жестко задано и не меняется. Имя атрибута "MyCountList" можно изменить в соответствующем поле.

Есть возможность выполнять нумерацию любых блоков задавая необходимое имя блока в поле "Имя блока рамки" и имя атрибута "MyCountList".

Отдельная группа элементов позволяет собрать перечень названий чертежей из штампов чертежей. Названия выводятся в текстовом поле в виде списка с тремя различными форматами:

- в виде простого списка;

- в виде заготовки для копирования в файл wdp;

- в виде нумерованного списка с заданным форматом.

Нумерованный список формируется на основе шаблона. Шаблон задается в редактируемом поле под переключателем.  Шаблон состоит из текста и обозначений счетчика и имени файла. По умолчанию устанавливается шаблон: "Чертеж №{N}.  {NAME}". Поле {N} - будет заменено на значение счетчика. Поле {NAME} будет заменено на название чертежа. Шаблон можно редактировать. Последнее значение шаблона будет сохранено в реестре и восстановлено при открытии этого окна.

При необходимости шаблон можно сбросить в начальное значение по умолчанию.

Кнопка "Копировать в буфер" копирует содержимое текстового поля в буфер для последующей вставки в документ.
