Project12 - Utilities v28.41

СЛАВА УКРАЇНІ !!!   ГЕРОЯМ СЛАВА!!!

Нового много, обновления сыпятся как из рога изобилия, следите за новыми релизами.

---- Version 28.41, Release 9238, Build 26265   (х32) ----------------

---- Version 28.41, Release 9238, Build 26292   (х64) ----------------

• Добавил возможность, при разделении файла по форматным рамкам, обозначать отдельные группы рамок при помощи специального блока. В самом блоке указываются базовое имя для группы файлов, наименование каталога в дереве проекта, описание чертежа в дереве проекта (OPIS2). Более подробно по ссылке Так же снял видео где попытался как мог показать процесс деления https://youtu.be/applEhYvcQc

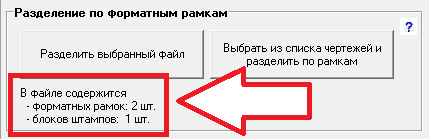

• Добавил контроль количества блоков форматных рамок и блоков штампа в чертежах. На одном чертеже должно быть одна форматная рамка и один штамп. Если количество отличается - возле файла появляется красная иконка.

Возле кнопки выводится текущее количество форматных рамок и штампов.

• На закладке "Связи между шкафами", на предварительном просмотре можно выводить схему предварительного просмотра в автокад. Но если схема подключения большая, то она не помещается в один столбец. Сделал "упаковку" в форматные листы А3.

Но тут процесс еще не закончен - бывает что между основным шкафом и вторым шкафом, к которому рисуются кабели, подключено так много кабелей что они не помещаются в А3 боком. Потому еще доделываю разбивку и упаковку этого большого блока.

• Доработал перенумерацию обозначений кабелей. Например, если выбрать кучку кабелей начиная с "АТ2-165" и до "АТ2-204", как на картинке ниже:

и задать начальное значение "АТ2-165" , то в зависимости от состояния переключателя "Пропускать существующие" перенумерация будет идти по разному:

- Если установлен переключатель, то, если в списке выделенных для перенумерации уже есть кабель с таким обозначением (например видим что "АТ2-165" уже есть в списке), этот кабель будет пропущен, вернее его существующее обозначение останется как есть. Если такое обозначение уже есть в общем списке кабелей и отсутствует в списке выделенных для перенумерации, то порядковый номер в обозначении будет пропущен и вычислен следующий. И так будет продолжаться поиск незанятых обозначений. В нашем случае если нумерация начинается со 165, то выделенные кабели будут обозначены как АТ2-165, АТ2-166, ..., АТ2-172 - то есть кабели АТ2-201... АТ2-204 будут переобозначены как АТ2-167... АТ2-172.

Однако если начальное стартовое обозначение будет "АТ2-205" (обозначение уже есть в общем списке кабелей и не должно быть изменено), то обозначение кабеля "АТ2-165" будет изменено на "АТ2-244".

Если стартовое обозначение кабеля есть в списке на перенумерацию, например выбраны кабели "AT2-201, AT2-202, AT2-203, AT2-204, AT2-205" и стартовое обозначение "AT2-201", то наименования кабелей не изменятся совсем если их текущие обозначения идут последовательно.

Если например выбраны кабели "AT2-201, AT2-202, AT2-303, AT2-304, AT2-305" и стартовое обозначение "AT2-201", то наименования кабелей будут такими: "AT2-201, AT2-202, AT2-203, AT2-204, AT2-205", то есть последовательность номеров будет выровнена.

- Если не установлен переключатель, то если такое обозначение кабеля уже есть в общем списке кабелей, им будет дано такое же обозначение, однако с добавлением  дополнительного нумератора "_copy_001". Счетчик нумератора будет возрастать если уже есть такое обозначение кабеля, например: AT2-220_copy_001, AT2-220_copy_002 итд.

То есть упрощая: если включен переключатель, то перебирается счетчик (Ni+1 = Ni + 1) и ищется первое попавшееся "свободное место", незанятое обозначение, и туда впихивается текущий кабель. Если переключатель не включен, то вычисляется новое обозначение и назначается если оно незанятое, или если оно занято, то оно назначается с добавлением нумератора обеспечивающее уникальность кабеля.

• Немного поправил назначение монтажных единиц кабелям. Стало чуть удобнее при перетаскивании.

• Изменил изменение подписи клемме (маркировочная табличка над клеммой). Сделал чтобы можно было назначать подпись сразу группе клемм. Столкнулся с тем, что при создании схемы не заметив копировал клеммы вместе с подписями ( строка в DESC3). Открыв в редакторе клеммный ряд офигел - туева куча табличек подписей, и клемм немеряно - поштучно чистить та еще нудная работка. Клеммы раскиданы на разных чертежах. В общем теперь можно выбрать группу клемм и дать им пустую подпись очистив их. Или на оборот - заполнить одинаковой подписью выбранные клеммы.

• Исправил формирование имени блока. Поправил логику создания имени, двойная " не обрабатывалась и из-за этого "Паук" мог не рисоваться, пропускать шкаф с именем содержащим такой знак: " .

• Доработал вывод "Паука", схемы внешних кабельных проводок:

 - Сделал общий "Паук" от нескольких вторичных шкафов к основному. Удобно показывать связи от от фазных ИТТ к общему клеммному шкафу ШЗТС. Но рисуется только если выбраны "дочерние" шкафы в дереве - иначе непонятно какой шкаф общий, их может быть несколько.

- Сделал сигнализацию если выбраны несколько первичных шкафов - такое пока запрещено в виду неоднозначности - непонятно кто общий шкаф и что рисовать.

• Добавил фенечку - если в предпросмотре клеммного ряда щелкнуть по перемычке, то будет выделена сначала верхняя клемма, а при повторном щелчке будет выделена и показана, если вне окна, другая клемма перемычки. Удобненько.

• Немного всяких мелких улучшений по интерфейсу и удаление найденных мелких шероховатостей в интерфейсе.

Архив описаний предыдущих обновлений находится тут
