Контроль подключения кабелей |
В режиме предпросмотра клеммного ряда реализован контроль количества проводников, подключённых к одной клемме.
При подключении более двух жил к одной клемме выполняется визуальная индикация — соответствующая клемма выделяется контуром красного цвета.
Данный контроль введён по результатам практической работы: ранее при компоновке схем было допущено подключение к одной клемме нескольких проводников значительного сечения (в том числе двух жил 6 мм² и одной жилы 2,5 мм²), что привело к конструктивно некорректному решению.
Внедрение автоматической проверки позволяет своевременно выявлять подобные ситуации на этапе разработки и исключать ошибки, связанные с перегрузкой клемм.
Если к клемме подключено два кабеля то это считается допустимым, проходная клемма для шлейфования сигнала из кабеля в кабель. Если от это й клеммы отходит еще проводник к другим элементам шкафа, то это остается на совести разработчика - два кабеля под один зажим клеммы не приветствуется, но допускается.

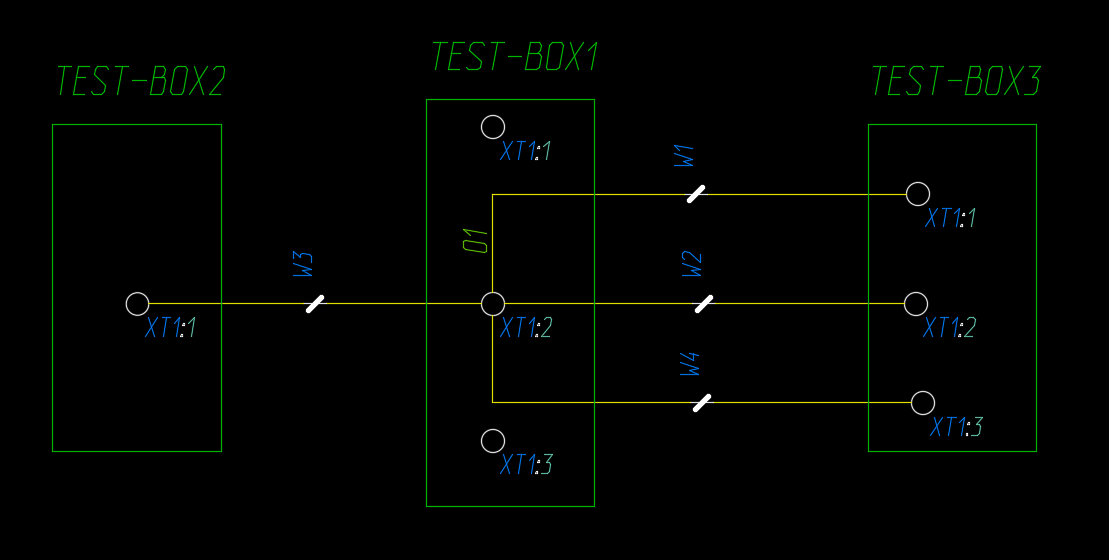

Пример схемы:
Как видно к клемме ХТ1:2 подключено 4 кабеля.

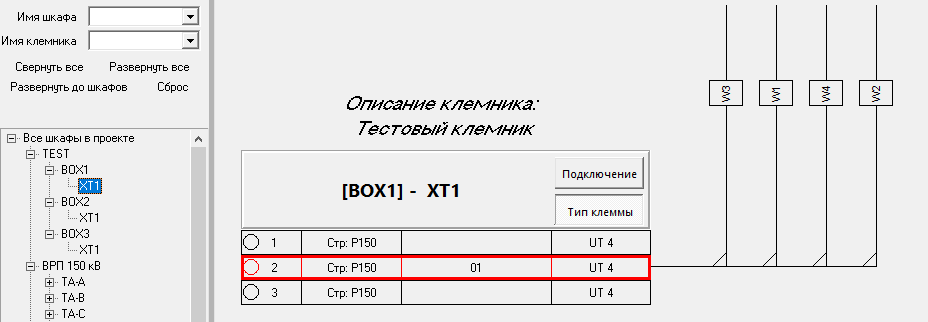

Результат отображения в предпросмотре клеммника:
И изображение клеммника без ошибок, где к каждой клемме подключен только один кабель:

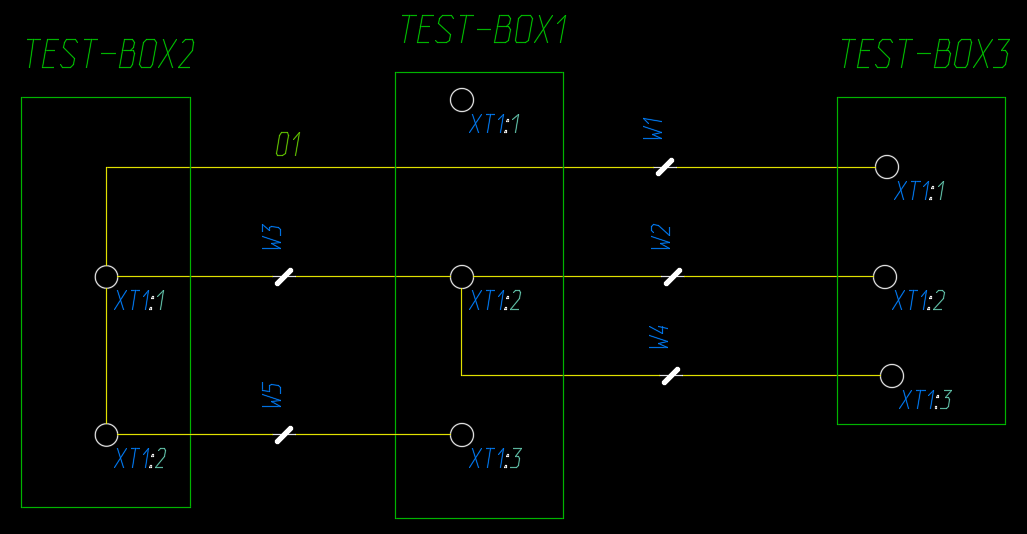

Еще пример схемы:
Обращаем внимание на ТЕСТ-ВОХ2 и клемму ХТ1:1 - к ней подключены два кабеля W1 и W3, и есть связь внутрь шкафа - пока что это ошибка
