Project12 – Utilities v28.57

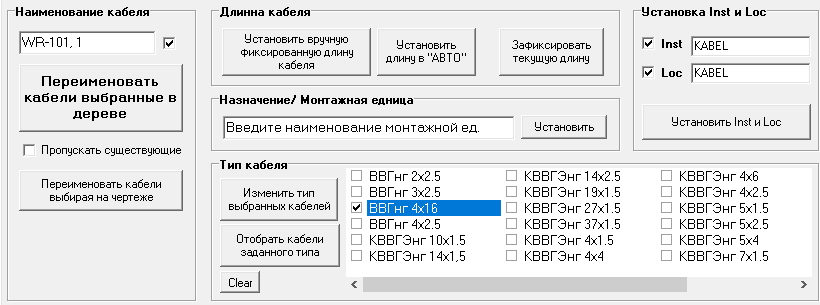

Группа инструментов выглядит так:

Группа "Наименование кабеля" - содержит инструменты для переименовывания кабелей.

Кнопка «Переименовать кабели выбранные в дереве»  - переименовывает все выбранные кабели, один или несколько, согласно выбранному шаблону и выбранному шагу. Шаблон и шаг разделяются запятой. То есть "WR-101,1" означает что будут выбранные кабели сверху вниз переименованы в "WR-101", "WR-102", "WR-103" и так далее. Если не указывать через запятую значение приращения, то по умолчанию будет установлена единица. Для переименования будут открыты существующие чертежи, на которых находятся базовые блоки кабелей, и в соответствующие атрибуты будут внесены изменения.

Кнопка «Переименовать кабели выбирая на чертеже»  - позволяет аналогично переименовать выбранные на текущем открытом чертеже. То есть процесс выглядит так: открываем чертеж, вводим начальное значение в поле шаблона имени файла, нажимаем кнопку. Программа "цепляется" к текущему открытому чертежу и высвечивает приветствие, далее по очереди тыцкаем мышкой в ЛЮБОЙ блок кабелей. Кабели запоминаются в списке для обработки в том порядке, в котором были выбраны на чертеже. Если кабель уже есть в списке, он не будет добавлен вторично. По окончании выбора кабелей просто нажимаем Esc или тыцкаем куда ни будь, главное не в кабель. Будет выдан запрос о прекращении операции или продолжении выбора. Нажимаем "Cancel" и программа начинает второй этап - переименование выбранных кабелей.

Группа "Длина кабеля" - содержит инструменты для изменения длин кабелей.

Кнопка «Длина АВТО»  - позволяет удалить вручную введенную длину и назначить длину рассчитанную ранее по плану прокладки кабельных трасс. При этом будут восстановлены все параметры прокладки кабеля по участкам трассы. Пояснение читать тут.

Кнопка «Фикс-ть»  - позволяет "зафиксировать" длину кабелей. Вернее она переопределяет существующую длину кабеля как назначенную вручную. Как если бы вы каждый кабель выбрали и вручную ввели его длину.

Кнопка «Установить вручную фиксированную длину кабеля»  - позволяет вручную откорректировать длину кабеля или группы выбранных кабелей) и сохранить её в проекте. При этом будет выдан запрос на ввод новой длины и запрос на исполнение. При этом будут удалены из кабеля все параметры прокладки кабеля по участкам трассы. Пояснение читать тут.

Группа "Установка Inst и Loc" - содержит инструменты для изменения параметров Inst и Loc.

Кнопка «Установить для выбранных кабелей значения полей Inst и Loc»  - позволяет назначить кабелям, выбранных в дереве кабелей, новые значения Inst и Loc. Чекбоксами можно выключить соответствующее поле.

Группа "Назначение/Монтажная единица" - содержит инструменты для изменения параметров Inst и Loc.

Кнопка «Установить»  - позволяет назначить кабелям, выбранных в дереве кабелей, наименование монтажной единицы. Монтажная единица позволяет группировать кабели по назначению в кабельном журнале. Она никак не влияет на работу AutoCAD Electrical. Вводится любое описание группы кабелей, например: "Питание 380В приводов станков" или "Токовые цепи защиты". Назначенное значение сохраняется в файле настроек проекта. При удалении кабеля в проекте теряется и сохраненное значение. При создании заново кабеля с таким же наименование значение монтажной единицы не сохраняется.

Группа "Тип кабеля" - содержит инструменты для изменения типов кабелей

Группа предназначена для анализа, фильтрации и массового изменения типов кабелей в проекте. В поле со списком и флажками отображаются все типы кабелей, обнаруженные в текущем проекте.

Кнопка «Изменить тип выбранных кабелей»  - позволяет изменить тип кабеля и обозначение производителя для выбранного кабеля или группы кабелей в дереве проекта. (Например - "КВВГнг 4х1,5" и "ОдесКабель").

После подтверждения операции изменения автоматически вносятся в базовые блоки обозначений кабелей на чертежах проекта.

Если в дереве проекта не выбран ни один кабель, программа предложит выполнить обработку всех кабелей, отображаемых в текущем списке. Таким образом, если перед этим была выполнена фильтрация кабелей по определённому признаку, обработке будет подвергнут только отфильтрованный перечень.

Кнопка «Отобрать кабели заданного типа»  - позволяет Позволяет отфильтровать дерево кабелей и оставить в нём только кабели выбранных типов.

Выбор выполняется установкой флажков напротив требуемых типов кабелей в списке..

Кнопка «Clear»  - снимает все установленные флажки в списке типов кабелей и сбрасывает текущий выбор.

Использование списка типов кабелей для поиска и исправления ошибок

Список типов кабелей является удобным инструментом для выявления и устранения ошибок в обозначениях кабельной продукции.

Например, в проекте могут одновременно присутствовать записи:

• КВВГнг 14х1,5
• КВВГнг 14х1.5

Несмотря на то, что фактически речь идёт об одном и том же типе кабеля, различия могут быть вызваны:

• использованием точки или запятой в обозначении сечения;
• применением кириллических и латинских символов;
• лишними пробелами;
• орфографическими ошибками.

Для программы такие записи считаются различными типами кабелей и будут отображаться в ведомостях потребности кабелей как отдельные позиции.

Для приведения всех подобных обозначений к единому стандарту рекомендуется выполнить следующие действия:

• В списке типов отметить флажками все варианты обозначений, относящиеся к одному типу кабеля.
• Нажать кнопку «Отобрать кабели заданного типа».
• После формирования списка кабелей нажать кнопку «Clear» и снять все установленные флажки.
• Выбрать правильное обозначение типа кабеля и установить напротив него флажок.
• Нажать кнопку «Изменить тип выбранных кабелей».
• В появившемся окне подтверждения проверить предлагаемый тип кабеля и при необходимости откорректировать его.
• Подтвердить выполнение операции.

После подтверждения программа выполнит поиск соответствующих кабелей во всех чертежах проекта и автоматически заменит их параметры на выбранное обозначение.
